光伏發電逆變隔離變壓器是利用半導體界面的光生伏特效應而將光能直接轉變?yōu)殡娔艿囊环N技術。這種技術的關鍵元件是太陽能電池。太陽能電池經過串聯后進行封裝保護可形成大面積的太陽電池組件，再配合上功率控制器等部件就形成了光伏發電裝置。
光伏變壓器一般用來于太陽能逆變。因為光伏變壓器本身光電效率低，所以特別要求變壓器的效率高。
光伏并網逆變隔離變壓器網側接線dyn11,逆變時yd5，移相120度，光伏隔離變壓器可設置白天工作，晚上停止，降低空載損耗電能。

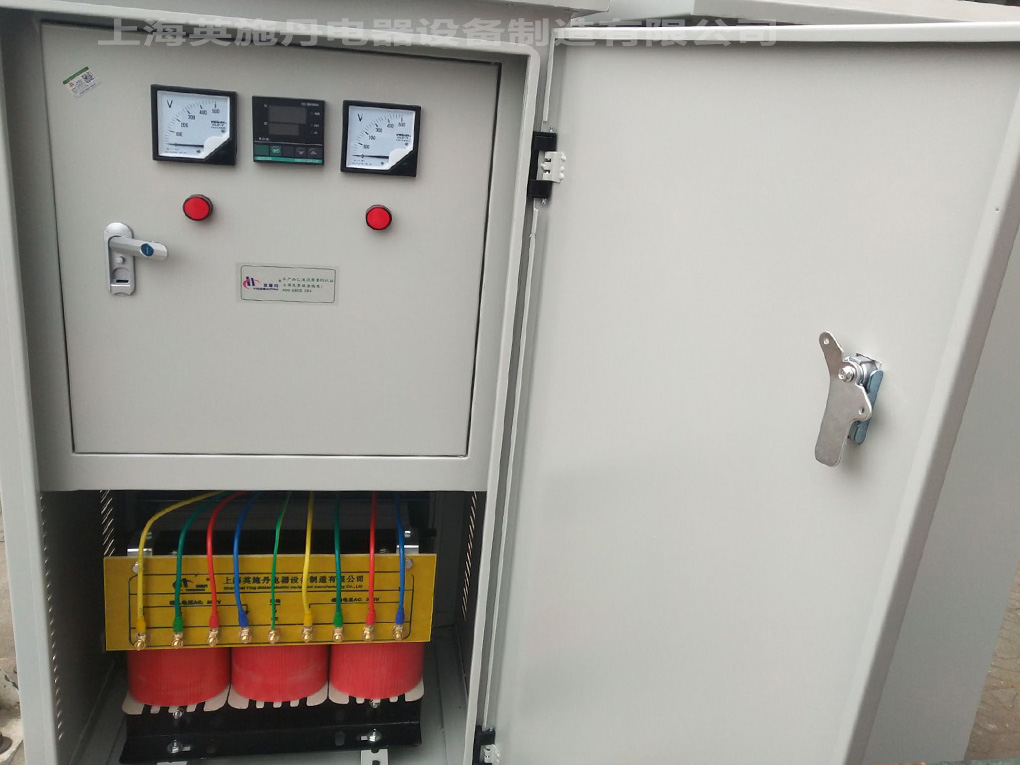

三相光伏變壓器參數供參考！
使用條件:工作環境溫度：-15~+50°C；
工作環境濕度：20~90%RH；
工作環境大氣壓力：860 hPa～1060 hPa；
儲藏/運輸溫度：-20°C～+55°C。
主要技術特征：
額定容量：5kva-1000KVA
輸入電壓：額定電壓270V或315V
輸入電流：按實際電壓
輸出電壓：額定電壓380V或400V
輸出電流：按實際電壓
聯接方式：Dyn11
效 率：≥98.5%；
頻 率：50Hz/60Hz
絕緣阻抗：25A小于500MΩ；
感應耐壓：125HZ/800V/ 60″
絕緣等級：H級（耐溫180度）
噪 音：≤30dB )；
溫 升：≤允許溫升115K；
阻抗壓降：≤4%；
結 構：強迫風冷；待溫度控制器，根據客戶要求達到一定溫度風扇自動開啟。
防護等級：IP00
抗干擾方式：銅箔隔離，屏蔽接地；
波形失真：無附加波形失真；
電氣強度：工頻正弦電壓3000V歷時一分鐘無擊穿及閃絡現象；
絕緣電阻:（輸入、輸出對地）:測試電壓至少1000VDC，絕緣電阻大于1000MΩ；
過載能力：二倍的額定電流，維持一分鐘隔離變壓器的作用由于光伏發電的特殊性,光伏并網系統大規模的投入勢必會給電網的可靠性和穩定性帶來隱患,如:諧波、閃變、直流偏磁、過電壓等。因此,有必要研究合適的方案來解決上述問題。一種簡單有效的方法是在電網和并網逆變器之間加入英施丹隔離變壓器,起隔離逆變器和電網的作用。目前英施丹有：交流通斷試驗、交流電壽命試驗、可靠性試驗、閃絡擊穿測試、綜合特性實驗、高低溫及耐高溫測試、交變及恒定濕熱測試、球壓測試、漏電及老化測試、跌落及振動試驗、超聲成像無損檢測、塑料力學性能試驗、塑料阻燃及電氣性能測試、碳硫分析試驗、硅鋼片鐵損測試、化學分析試驗
英施丹三相隔離變壓器常用的聯接方式主要有星形/ 星形接線（Y/Y）、星形/三角形接線（Y/Δ）、三角形/星形接線（Δ/Y）3種。采用不同聯接方式的隔離變壓器對抑制諧波、直流偏磁等問題，在效果上存在一定的差異。因此有必要對光伏并網系統中隔離變壓器的聯接方式進行深入研究，確定一種較合適的工頻變壓器聯接方式，促進大容量光伏并網電站的發展。
Δ/Y聯接方式，中采用的是Y/Y聯接方式�；谏鲜霰尘�，本文對隔離變壓器的3種聯接方式進行了應用研究，通過Matlab仿真與實驗測試確定了一種較合適的工頻變壓器聯接方式。1 隔離變壓器的作用隔離變壓器在單級式光伏并網逆變系統中非常重要，其性能好壞不僅關系到變壓器本身的效率、發熱等問題，而且決定著整個變換器的技術性能，甚至導致功率管的損壞和逆變失敗。此時，變換電壓已不再是隔離變壓器的唯一功能，它還有許多其他重要的作用 [7-9] 。
1）電氣隔離：使用變壓器來實現光伏電源與電網之間的電氣隔離。2）阻止電流的直流分量注入電網：由于直流電不會導致磁通量的變化，因此光伏逆變系統的直流

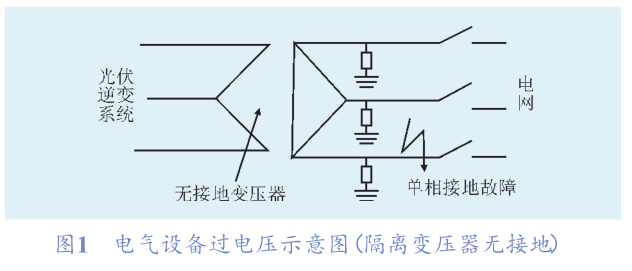

分量將不會通過隔離變壓器流入電網。3）抗干擾作用：一定聯接方式的變壓器可以消除3次及3的整數倍次諧波，降低高次諧波、電壓波動對電網的影響。4）穩定電壓作用：當系統發生故障時，可以有效地抑制光伏逆變系統的諧振過電壓和穩態過電壓。2 隔離變壓器聯接方式的選擇2.1 諧振和過電壓問題當電網側的某條輸電線路因故障或各種情況需要退出運行時，一般會將供電電源線切除。此后，若光伏系統沒有檢測出異常情況并繼續向線路供電，則此時輸電線路中仍存在電壓，可能會出現諧振和過電壓問題。圖1為隔離變壓器采用星形/三角形聯接方式的光伏并網系統示意圖，其中二次線圈采用三角形接法，沒有接地系統。當發生單相接地故障時，圖1中兩非故障相的照明設備將承受線電壓，超過了照明設備的額定電壓。一般光伏系統的負荷比較小，若繼續向其他輸電線路的用戶供電，將會引起非常嚴重的后繼事故，最終可能危及到光伏系統的安全運行。此外，輸電線路中的殘留電壓也會對維修人員的生命安全造成威脅。即使光伏系統的繼電保護裝置能夠檢測出異常狀態，電氣設備亦會經歷一個短暫的過電壓狀態。通過上述分析可以得出：如果隔離變壓器的二次繞組采用非接地聯接方式，那么將會導致諧振過電壓和穩態過電壓，危害電氣設備及光伏系統等。因此，在選擇隔離變壓器的聯接方式時，一定要確
保電網側繞組有效接地。2.2 電網系統故障的檢測問題光伏并網發電系統的輸出端聯接有隔離變壓器時，變壓器的聯接方式對于電網異常狀態的檢測
有一定的影響，其聯接方式的選擇必須遵循利于故障檢測這一原則。否則，當電網因故障或維修而停止供電時，用戶端的光伏并網發電系統若不能及時檢測出停電狀態而繼續供電，那么就會形成一個由光伏發電系統和周圍負載組成的電網無法掌控的自給供電孤島。在各種故障類型中，單相接地故障是最常見的，其短路電流的大小與零序阻抗有關。如果隔離變壓器的二次電網側沒有接地源，零序阻抗將會非常大，將無法計算零序電流，進而增大了光伏發電系統檢測單相接地故障的難度，致使一些電氣設備承受過電壓的危害面分析一下隔離變壓器采用Δ/Yn（D，y11）聯接方式，當電網系統發生單相接地短路故障時的電流分布情況。
（2）因此，不管三相中的哪一相發生單相接地短路故障，映射到光伏發電系統側總會有兩個電流來表85征電網系統的這一故障。這樣，過電流保護裝置就
能夠可靠地檢測出系統故障。所以，隔離變壓器網側繞組的可靠接地不僅能夠抑制光伏發電系統的過電壓問題，而且還有利于光伏發電系統有效地檢測出電網系統故障。但是，傳統電力系統的低壓配電網運行過程中中性點是不接地的，所以在低壓配電網并網的工頻變壓器網側繞組應該根據電網調度的要求合理配置接地情況。
2.3 系統諧波問題
大量理論和實驗研究表明，基于傳統線性整流的大功率電力電子器件和轉換裝置將產生大量的諧波。如果這些諧波注入到電網中，就會對電網造成污染，這是絕對允許的。因此，有必要采取措施
抑制諧波。選擇合理的隔離變壓器聯接方式可以達
到降低3的整數倍次諧波的目的。
在基波頻率下，三相交流電，是彼此落后120°的
三個交流電勢；三相交流電的三次諧波，是彼此落
后360°的三個交流電勢，即同相位。這樣當三相交
流電路采用星形接法時，三次諧波在零線上相加；
當三相交流電路采用三角形接法時，三次諧波在三
角形閉合回路上相加形成環流而消耗在繞組內。故
采用Yn/Δ接法和Δ/Yn接法的工頻變壓器，在對三
相交流電變壓的同時，對三次諧波起到阻斷能耗的
作用，阻止其流入電網。
綜上所述，可以得出選擇隔離變壓器聯接方式
的3個基本原則：1）能夠減小進網電流的諧波含量；
2）能夠完成電網接地故障的檢測；3）確保電網側
繞組有效接地。
3 仿真和實驗研究
在實際工程中，有些逆變器廠家采用Yn/Δ接
法，而有些廠家采用Δ/Yn接法，本文針對這2種情況
進行了仿真和實驗研究。
3.1 仿真研究
仿真系統參數如下：光伏電池模型最大額定輸
出功率900 W，最大功率點電壓為306 V，開關頻率
為9 600 Hz，占空比為0.65，三相全橋逆變器，三相隔
離變壓器變比為120/380，額定功率為1 500 W。文中
對隔離變壓器Yn/Δ接法和Δ/Yn接法進行了仿真研
究，仿真結果如圖2和圖3所示。圖2給出了2種聯接
方式下的隔離變壓器輸出進網電流波形圖，圖3給
出了2種聯接方式下的對應電流的FFT頻譜分析圖。
通過比較以上2圖，可以得出以下結論：
1）從諧波的角度分析，2種接法都能夠有效地
減小進網電流的諧波含量，體現了聯接方式選擇原
則的 條原則，但Δ/Yn接法電流波形的THD相對
2）從抑制直流分量的角度分析，2種接法都能
起到對直流分量的抑制作用，使其輸出電流直流分
量含量較低，Δ/Yn接法略微優于Yn/Δ接法。
3.2 實驗研究實驗系統參數如下：直流母線電壓為300 V，開關頻率為9 600 Hz，占空比為0.5，三相全橋逆變器，分別對Y/Δ接法和Δ/Y接法進行了實驗研究，實驗結果如圖4和圖5所示。圖4為隔離變壓器采用Y/Δ聯接方式時，變壓器輸出電壓及其FFT頻譜分析圖。圖5為隔離變壓器采用Δ/Y聯接方式時，變壓器輸出電壓及其FFT頻譜分析圖。通過比較圖4和圖5，可以看出變壓器采用Δ/Y聯接方式輸出的電壓波形質量要好于采用Y/Δ聯接方式時的波形質量。從諧波總畸變率也可以說明Δ/Y聯接方式優于Y/Δ聯接方式，變壓器采用Δ/Y聯接方式的THD為3.6%，采用Y/Δ聯接方式的THD
為4.1%。
綜上分析，實驗結果與仿真結果一致，充分論
證了Δ/Yn聯接是一種相對較合適的聯接方式。
4 結論
本文通過仿真與實驗，研究了光伏并網系統中
英施丹隔離變壓器的聯接方式對系統諧波、諧振及過電
壓、電網故障的檢測等問題的影響，得到以下結論：
1）英施丹隔離變壓器能夠有效起到電氣隔離的作用。
2）英施丹隔離變壓器能夠抑制系統諧波，減少對電網
的影響。
3）選擇英施丹隔離變壓器聯接方式的3個基本原則：減小進網電流的諧波含量；利于電網接地故障的檢測；確保電網側繞組有效接地。 使用條件 1、海拔高度不超過4000m；
2、周圍介質溫度，最低不低于-25度，最高不高于+40度；
3、電流電壓波形似于正弦波；
4、不受雨雪侵蝕的場所，無顯著搖動和沖擊振動的地方；
5、無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
